Mực In Mã Vạch Chịu Nhiệt Cao Cho Linh Kiện Điện Tử

Một con tem 5x5mm trên bo mạch có thể quyết định khả năng truy xuất của cả lô hàng điện tử. Chọn sai vật tư, mã vạch sẽ lem hoặc bay màu ngay sau lò hàn. Với linh kiện điện tử, mực in mã vạch chịu nhiệt cao gần như luôn là ribbon Resin, phối tem Polyimide hoặc PET tùy mức nhiệt. Bài viết giúp bạn chọn đúng từ đầu.

Vì sao linh kiện điện tử cần mực in mã vạch chịu nhiệt cao?

Tem trên linh kiện điện tử không chỉ để trang trí. Nó mang mã serial, mã lô và mã QR truy xuất suốt vòng đời sản phẩm. Nhưng dây chuyền điện tử lại rất khắc nghiệt với tem nhãn. Có hai yếu tố phá hủy con tem: nhiệt độ và hóa chất.

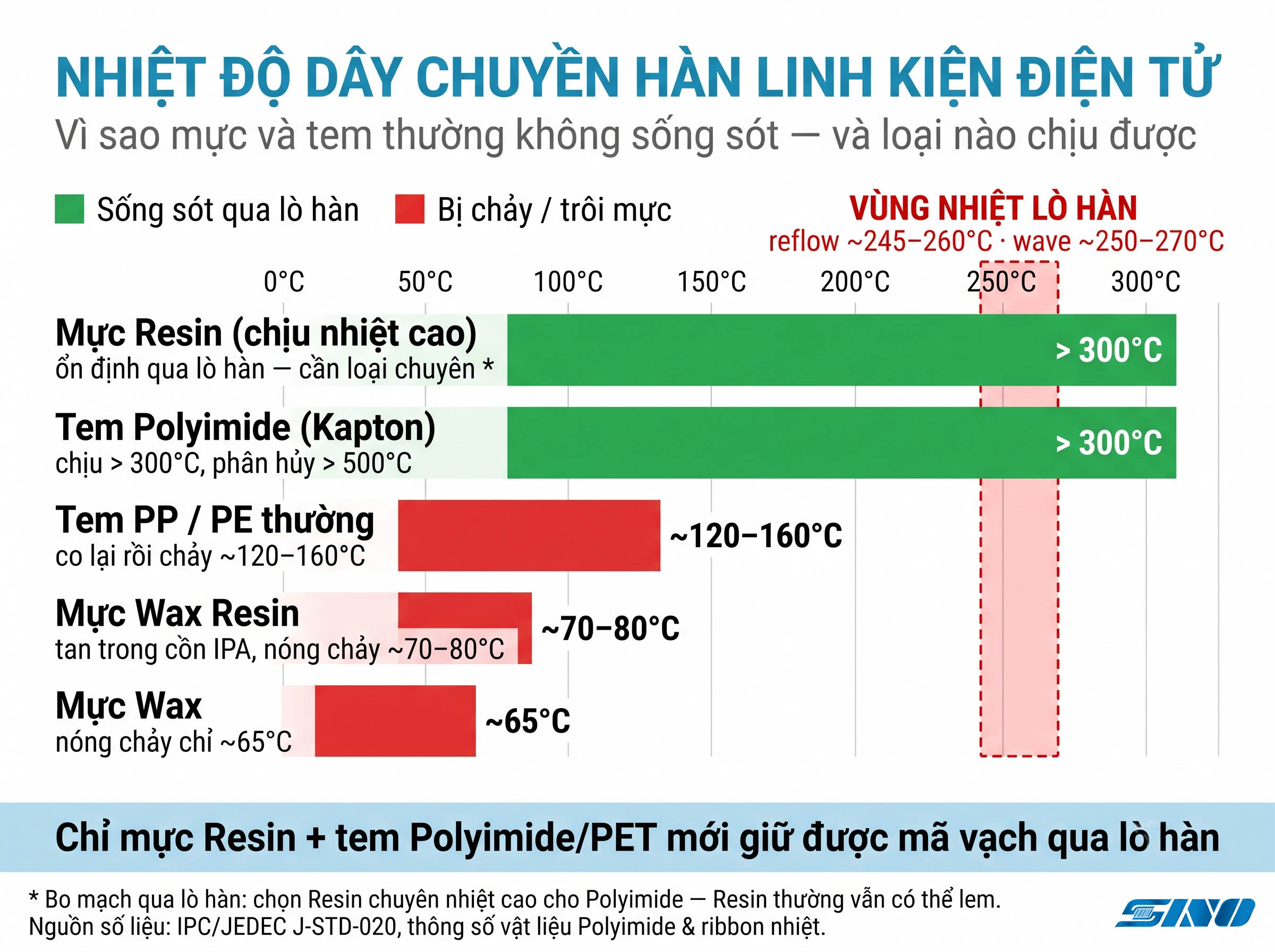

Nhiệt độ khắc nghiệt trong dây chuyền hàn

Bo mạch phải đi qua nhiều công đoạn hàn ở nhiệt độ rất cao. Mỗi công đoạn là một đợt sốc nhiệt với con tem.

• Hàn dán bề mặt (reflow soldering): lò nung cả bo mạch lên khoảng 245–260°C để làm chảy kem hàn.
• Hàn sóng (wave soldering): mặt dưới bo mạch chạm thiếc lỏng, bể thiếc thường 250–270°C.
• Hàn chọn lọc và phủ bảo vệ (conformal coating): thêm các đợt nhiệt và hóa chất khác.

Ở mức nhiệt này, tem nhựa thường như PP hay PE sẽ co lại rồi chảy. Mực Wax cũng tan chảy theo. Kết quả là mã vạch biến mất, cả lô hàng mất khả năng truy xuất.

Hóa chất tẩy rửa và flux ăn mòn lớp mực

Sau khi hàn, bo mạch thường được vệ sinh bằng cồn IPA hoặc dung môi tẩy flux. Loại mực không kháng dung môi sẽ bị trôi sạch. No-clean flux và lớp phủ bảo vệ cũng dễ làm bong lớp mực yếu. Vì vậy con tem cần loại mực vừa chịu nhiệt cao, vừa kháng hóa chất mạnh.

Loại mực in mã vạch chịu nhiệt cao phù hợp cho điện tử: Resin

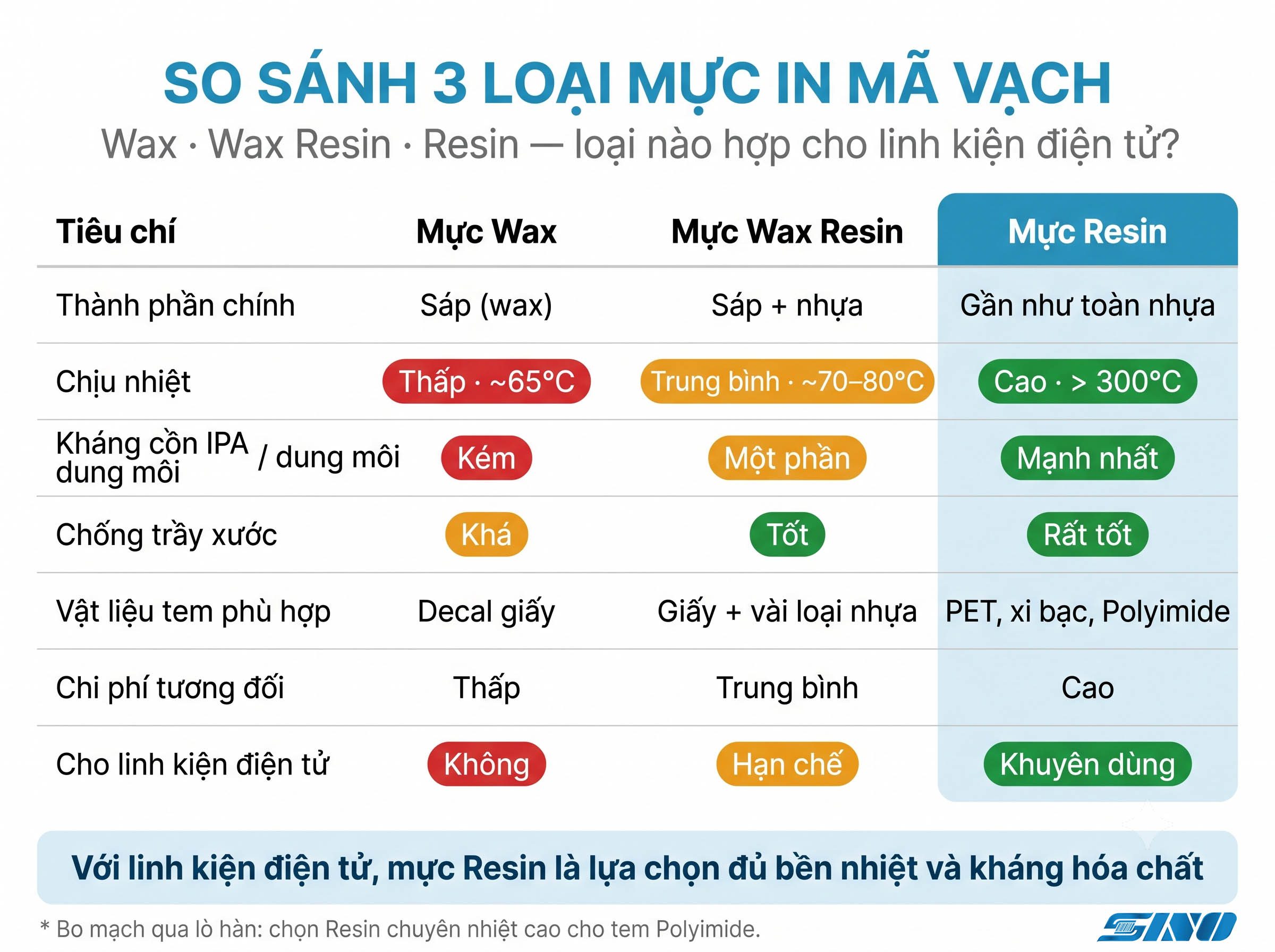

Câu trả lời gọn là mực Resin. Trong ba dòng ribbon phổ biến gồm Wax, Wax Resin và Resin, chỉ Resin đủ sức cho môi trường điện tử.

Vì sao mực Wax và Wax Resin không dùng được

• Mực Wax: điểm nóng chảy chỉ khoảng 65°C, lại tan trong nước và dung môi. Loại ngay cho ngành điện tử.
• Mực Wax Resin: nóng chảy khoảng 70–80°C, vẫn còn thành phần sáp nên dễ bị cồn IPA hòa tan. Không hợp cho quy trình hàn.

Ưu điểm của mực Resin trong môi trường điện tử

• Thành phần gần như toàn nhựa nên chịu nhiệt rất cao, ổn định trong lò hàn.
• Kháng cồn, dung môi và hóa chất tẩy rửa mạnh.
• Bám tốt trên vật liệu bóng, khó dính như PET, xi bạc, Polyimide.
• In sắc nét mã QR và Datamatrix cỡ nhỏ để định danh linh kiện.

Đánh đổi là Resin cần nhiệt đầu in cao hơn và in chậm hơn, thường tối đa khoảng 10 ips. Giá cũng cao hơn Wax và Wax Resin. Nhưng với hàng điện tử, đây là chi phí xứng đáng để giữ mã vạch nguyên vẹn.

Phối mực Resin với vật liệu tem cho từng mức nhiệt

Đây là điểm nhiều người bỏ sót. Ribbon và tem phải khớp với nhau. Mực tốt mà tem chảy, hoặc tem tốt mà mực trôi, đều hỏng. Có thể chia theo hai nhóm ứng dụng.

Tem đi qua lò hàn: Polyimide (Kapton) và Resin chịu nhiệt cao

Với bo mạch phải qua reflow hoặc wave soldering, tem bắt buộc là Polyimide, thường gọi là Kapton. Đây là vật liệu màu hổ phách, chịu nhiệt vượt xa lò hàn và chỉ phân hủy trên 500°C. Bản màu trắng phủ topcoat giúp quét mã rõ hơn.

Nhưng có một lưu ý quan trọng. Bạn phải dùng loại Resin chuyên chịu nhiệt cao cho Polyimide, không phải Resin thông thường. Nhiều xưởng mua đúng tem Polyimide nhưng lại dùng Resin thường, và mực vẫn lem sau lò hàn.

Tem không qua lò hàn: PET hoặc xi bạc và Resin

Với tem dán trên thành phẩm điện tử, tem tài sản hay tem linh kiện đóng gói, con tem không đi vào lò hàn. Khi đó tem PET hoặc xi bạc kết hợp Resin là đủ. PET chịu nhiệt cao, kháng hóa chất, bền và ổn định. Xi bạc cho độ bền rất cao, hợp với tem tài sản và tem thiết bị.

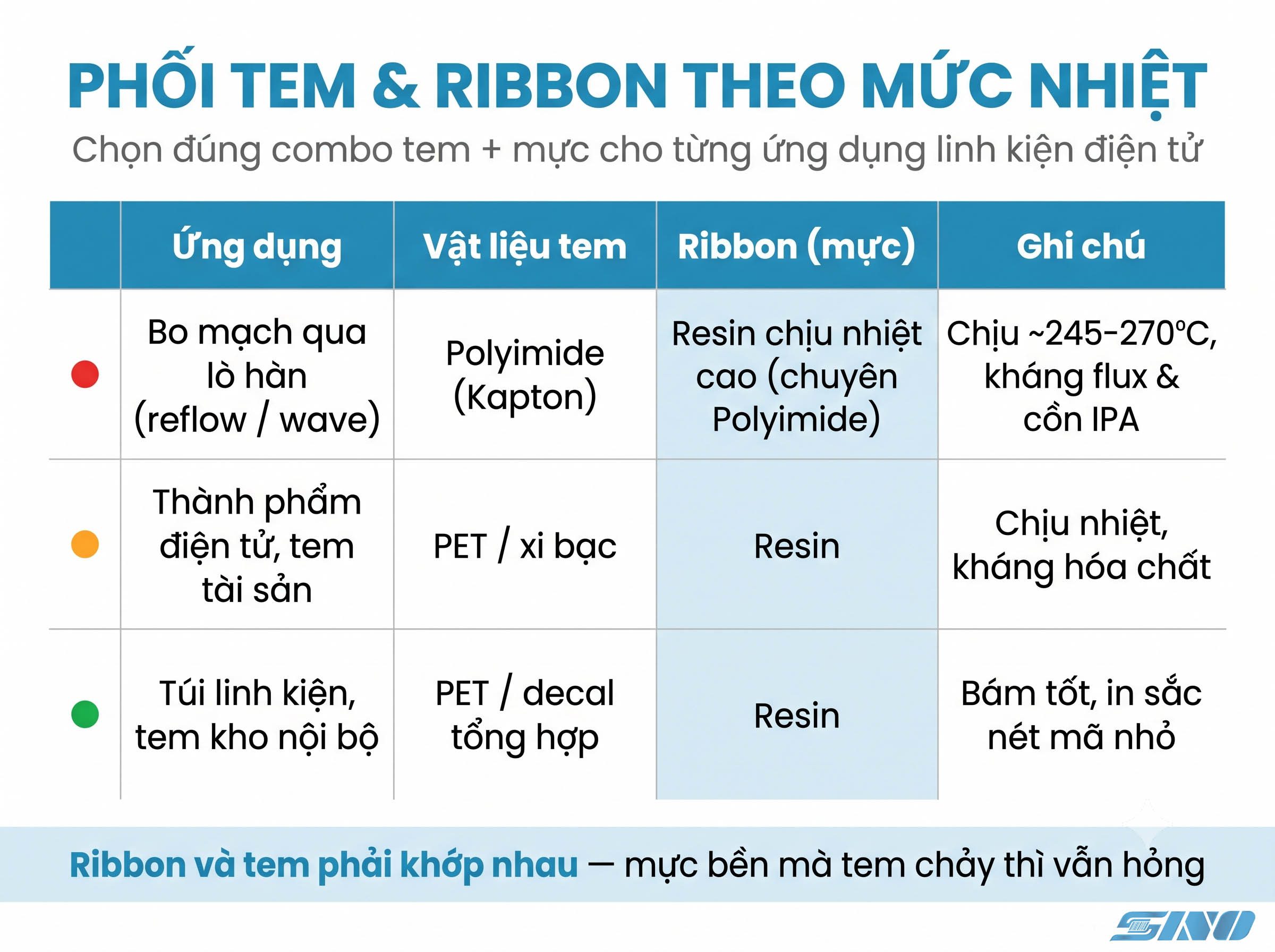

Bảng phối tem và ribbon theo mức nhiệt

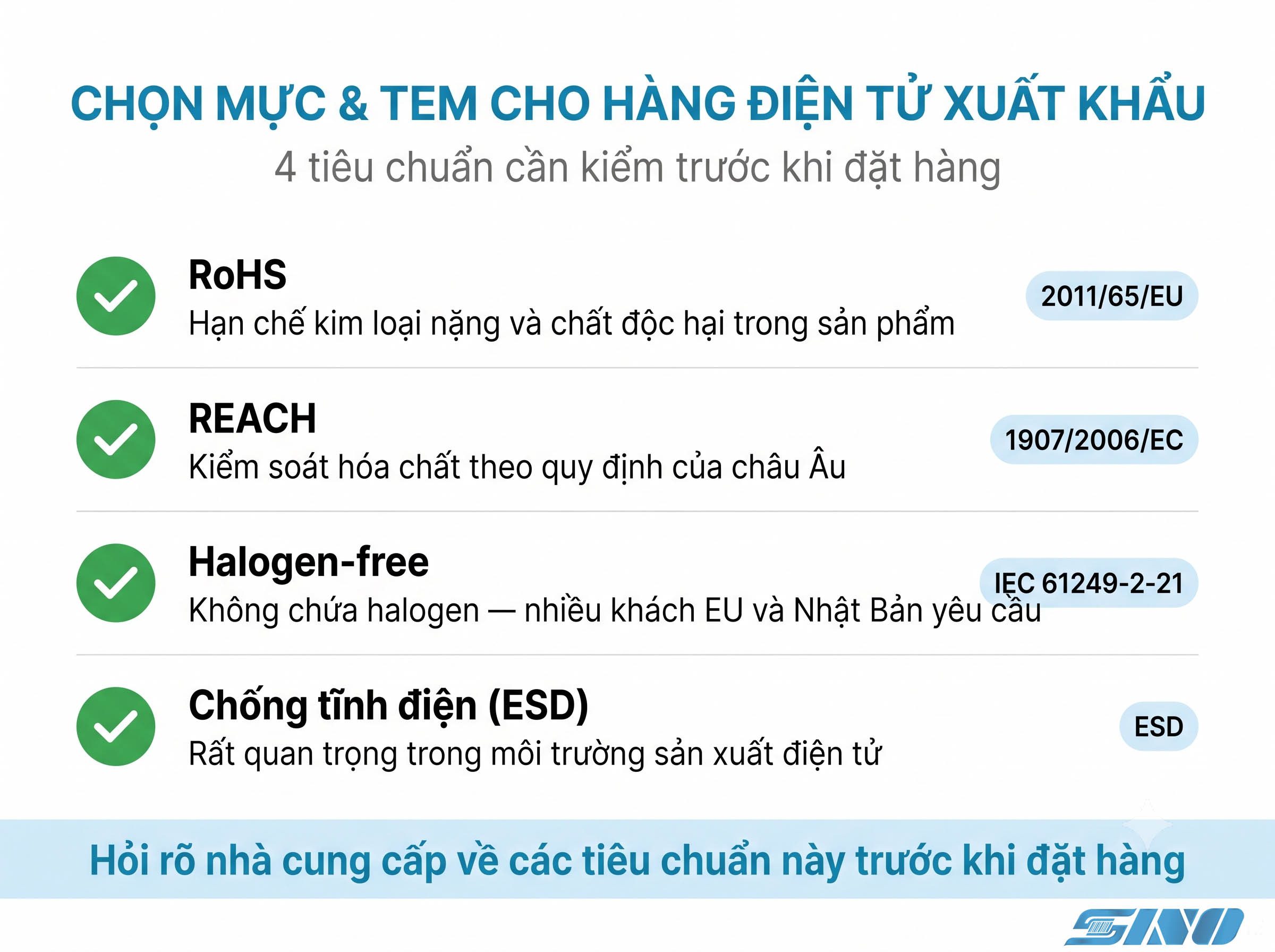

Tiêu chuẩn cần lưu ý khi chọn mực in mã vạch cho hàng điện tử xuất khẩu

Hàng điện tử, nhất là hàng xuất khẩu, thường phải đạt chuẩn an toàn và môi trường. Khi chọn ribbon và tem, bạn nên hỏi nhà cung cấp về các chứng nhận sau.

• RoHS: hạn chế kim loại nặng và chất độc hại trong sản phẩm.
• REACH: kiểm soát hóa chất theo quy định của châu Âu.
• Halogen-free: nhiều khách hàng EU và Nhật Bản yêu cầu.
• Chống tĩnh điện (ESD): rất quan trọng trong môi trường sản xuất điện tử.

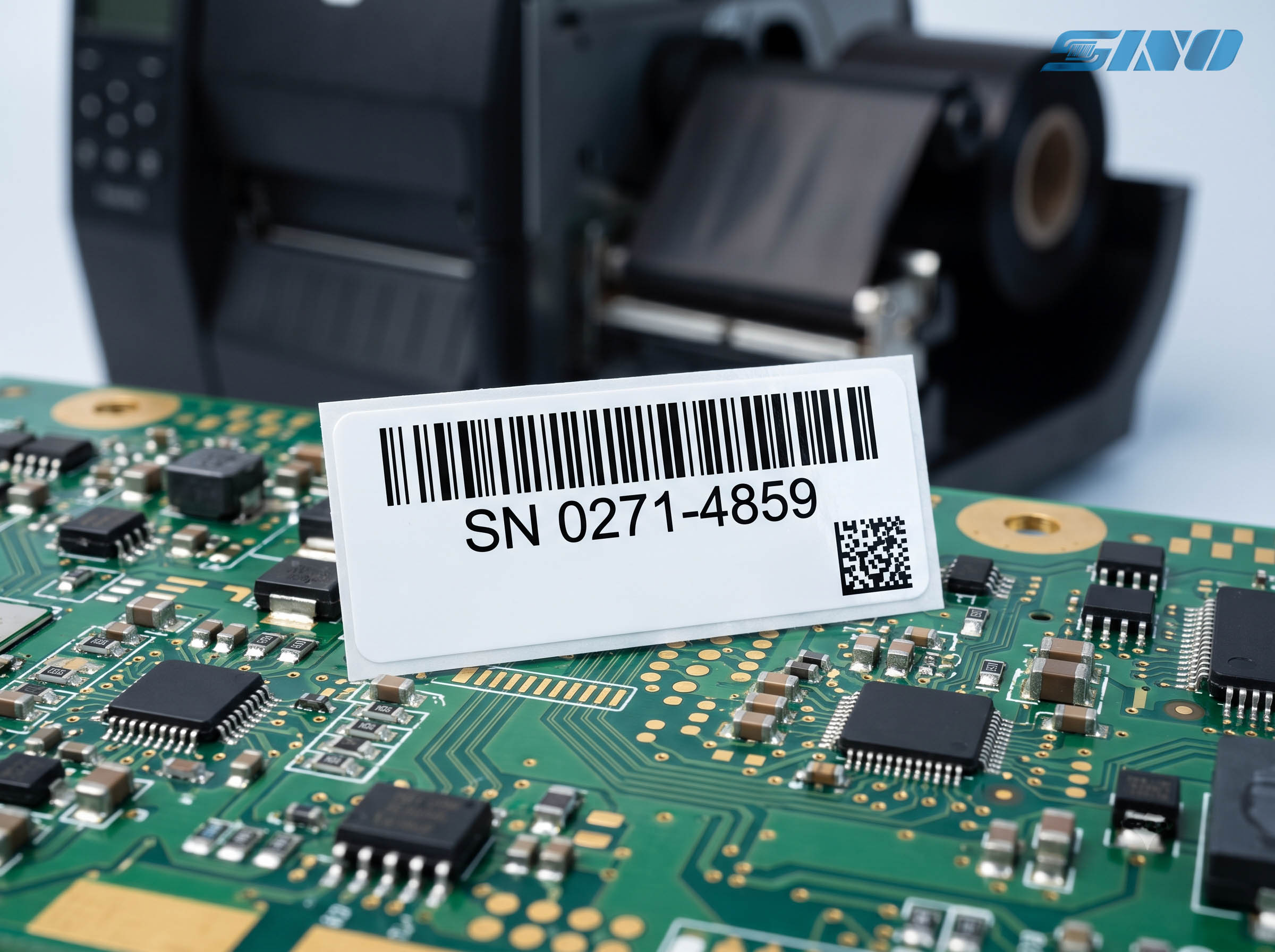

Kinh nghiệm in tem chịu nhiệt không bị lem hay bay màu

Chọn đúng mực và tem mới là một nửa câu chuyện. In sai kỹ thuật thì combo tốt tới đâu cũng hỏng. Dưới đây là vài kinh nghiệm thực chiến mà đội kỹ thuật thường nhắc khách.

• Luôn in mẫu và chạy thử đúng profile lò hàn của bạn trước khi in hàng loạt. Nhiều xưởng bỏ qua bước này rồi phải trả giá bằng cả lô bo mạch mất mã.
• Tăng độ đậm (Darkness) khi in Resin, vì Resin cần nhiều nhiệt để bám chắc.
• Giảm tốc độ in để mực bám tốt hơn trên vật liệu bóng.
• Một số dòng Resin hợp với máy in mã vạch đầu Near Edge; Resin vẫn chạy được máy đầu phẳng nếu cấu hình đúng.
• Với mã QR và Datamatrix cỡ nhỏ, dùng máy in độ phân giải cao 300–600 DPI để mã quét được sau nhiều lần xử lý nhiệt.

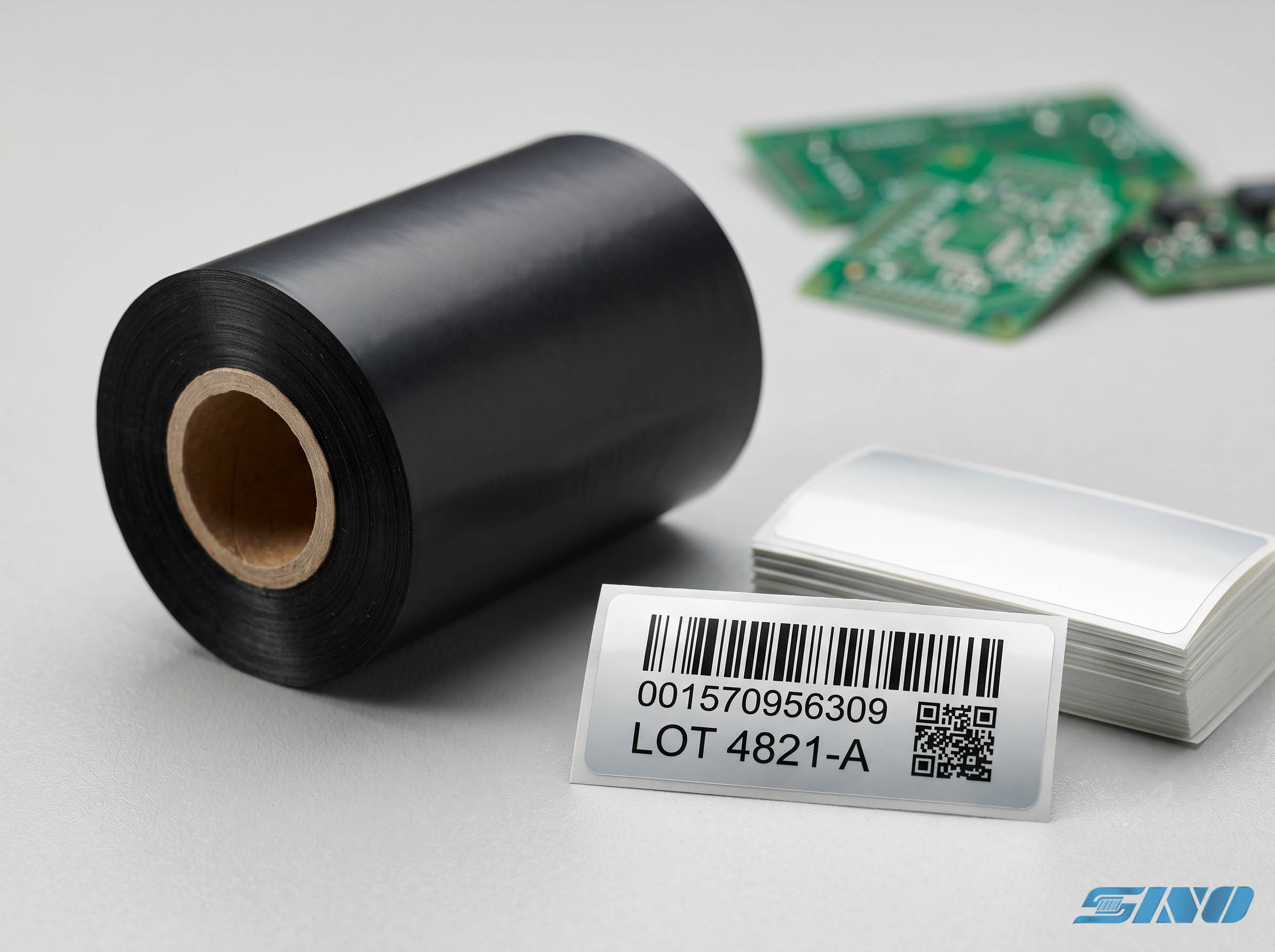

Giải pháp mực in mã vạch chịu nhiệt cao tại Sino Corporation

Sino Corporation là nhà phân phối thiết bị và vật tư mã vạch từ năm 1994, trong đó có vật tư tiêu hao ARMOR-IIMAK. Với ngành điện tử, chúng tôi tư vấn combo ribbon Resin và vật liệu tem đúng theo nhiệt độ cùng hóa chất trong dây chuyền của bạn.

• Tư vấn chọn ribbon Resin theo nhiệt độ và hóa chất trong dây chuyền của bạn.
• Tư vấn vật liệu tem phù hợp cho từng ứng dụng điện tử.
• Hỗ trợ in mẫu, chạy thử trước khi đặt số lượng lớn.

Xem thêm: Các loại mực in mã vạch cần biết

Lời kết

Với linh kiện điện tử, chọn đúng mực in mã vạch chịu nhiệt cao không phải chuyện nhỏ. Nó bảo vệ khả năng truy xuất suốt vòng đời sản phẩm. Nguyên tắc gọn lại rất đơn giản. Dùng ribbon Resin, phối tem Polyimide nếu qua lò hàn, hoặc PET và xi bạc nếu không qua lò hàn. Và luôn test kỹ trước khi chạy hàng loạt.
